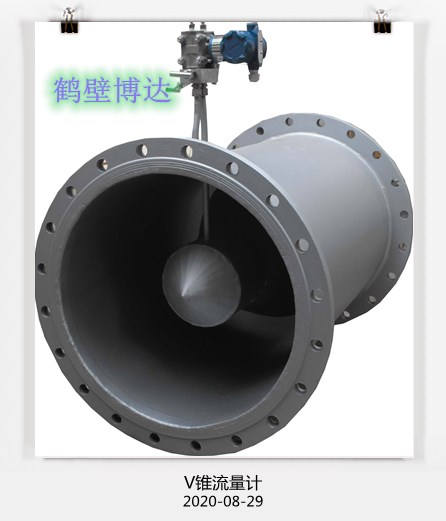

点击图片查看原图
一、安装、使用与维护
1基本要求1）对新设管路系统，须先经扫线后再安装V型锥流量计，以防管内杂物堵塞或损伤节流件。
2）安装前应仔细核对V型锥流量计的型号，规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管路联接，标有“-”的一端应与流体下游管路联接。
3）V型锥流量计的中心线应与管道中心线同轴，其不同轴度不得大于0.015D（ ），其中D为管道内径，β为孔径比。
4）取压口的位置原则上应当能保证（在测量气体介质流量时）自动疏水或（在测量液体介质流量时）自动排气，即测液体时，取压口在下方45°以内选择，测气体时，取压口在上方45°以内选择，测含杂质的气体流量应当接近垂直方向。具体取压口位置见图
