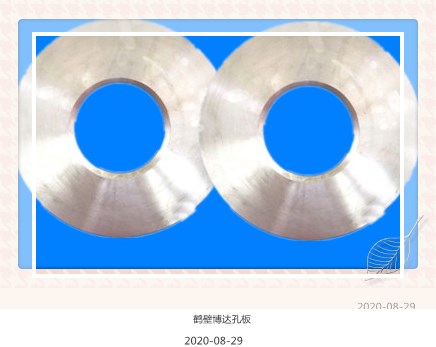

点击图片查看原图
一、注意事项
1、管道的条件（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
（2）安装节流件用的直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。
（3）为保证流体的流动在节流件前1D处形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以
1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。
体衡量方法：（A）节流件前OD，D/2，D，2D 4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
